調流調壓閥又稱活塞式多功能控製閥，因其具有多種控製功能（如水位控製功能、減壓控製功能、持壓泄壓控製功能、流量控製功能等），能起到無氣蝕、無紊流、無振動、耐泥沙等作用，故在當今大型給水工程中廣泛應用，例如長江三峽左岸電站工程、黃河小浪底水電站水利樞紐工程、內蒙古華電包頭第二熱電廠給水工程、太原市城市供水管網調流調壓工程等。下麵將對其應用原理、應用指標、應用現狀、應用前景進行討論。

    1 調流調壓閥的應用原理

    調流調壓閥主要由閥體、活塞、活塞導軌、內置曲柄滑塊機構、密封、內部零件等組成。主要采用曲柄滑塊帶動活塞運動，在閥體內部形成軸向對稱的環形流道，並有效地控製流通麵積，形成從入口到出口截麵為遞減的流道，從而使流體的流速漸升，並通過圓周方向上的多孔，向管路中心方向形成射流對撞，從而達到消能減壓、調節流量的目的。其具體結構見圖1。

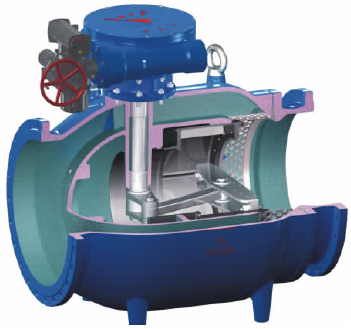

圖1 調流調壓閥剖麵圖

    調流調壓閥在小流量工況時閥門對流體具有良好的消能效果，有效防止氣蝕；當大流量工況時，閥門可消減流體部分能量，並對流體的部分能量有所保留，保證閥門具有足夠的過流能力。其主要優點如下：實現流量的精確控製，可以保持恒定流量；實現大壓差範圍內的調節，保持閥後壓力穩定；可以選擇手動和電動兩種控製方式，電動調流調壓閥還可以實現遠程控製，操作人員無需到達現場，即可根據需要進行高精度調節。

    2 調流調壓閥的應用指標

    2.1 水力工況

    規格：公稱直徑DN100mm～DN1600mm

    適用介質：水。

    適用溫度：0℃～70℃。

    公稱壓力：PN＝1.0MPa～4.0MPa。

    工況基本條件：在輸配水管道上安裝閥門，使水通過調流調壓閥後，流量、壓力在一定範圍內變化，以滿足工況要求。

    2.2 結構與性能規範

    （1）閥體一體化整體鑄造，確保堅固耐用。閥門整體及閥體、活塞、閥軸等主要部件，使用壽命不少於50年。

    （2）閥門安裝在輸水管道上，起調節壓力、流量、消除氣蝕及通斷水流作用。其進出口結構做到平滑順暢，避免因流道結構變化造成的水流紊亂而產生的振動、噪聲和氣蝕，其開啟度與流量成線性關係。

    （3）閥門與管道的連接形式為法蘭連接，法蘭連接尺寸符合現行國標。

    （4）活塞閥采用金屬與橡膠雙重密封，實現氣泡級密封、零泄漏。

    （5）閥門有效啟閉次數可達5萬次以上。

    （6）閥門自身水頭損失不大於2m水柱。
