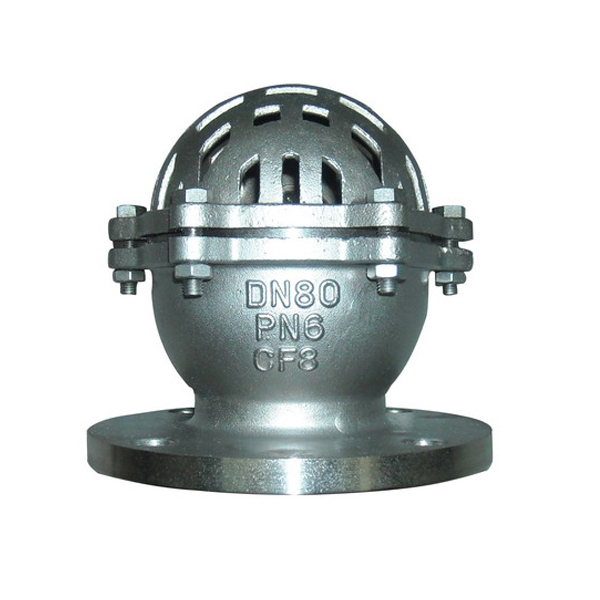

H42X底閥概述:
底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限製水泵管內液體返回水源,起著隻進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接.
H42X底閥結構與原理:
底閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停後出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用.升降式底閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體、閥蓋、閥瓣 |
灰鑄鐵 304 316 316L |
|
密封圈 |
橡膠 |
|
墊片 |
石棉板 |
升降式底閥主要外形尺寸：
| 型號 |
公稱通徑 DN(mm) |
H | D | D1 | D2 | Z-d | 適用介質 | 適用溫度 |
| H42X | 32 | 105 | 120 | 90 | 70 | 4-φ14 | 水、油、液體 |
不鏽鋼 |
| 40 | 110 | 130 | 100 | 80 | 4-φ14 | |||
| 50 | 125 | 140 | 110 | 90 | 4-φ14 | |||
| 65 | 150 | 160 | 130 | 110 | 4-φ14 | |||
| 80 | 175 | 185 | 150 | 128 | 4-φ18 | |||
| 100 | 190 | 205 | 170 | 148 | 4-φ18 | |||
| 125 | 240 | 235 | 200 | 178 | 8-φ18 | |||
| 150 | 280 | 260 | 225 | 202 | 8-φ18 | |||
| 200 | 360 | 315 | 280 | 258 | 8-φ18 |
升降式底閥性能規範：
公稱壓力：PN0.25MPa
公稱通徑：DN15～DN350
適用介質：水、油、及非腐蝕性介質
適用溫度：≤50 o C
主要部件材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
升降式底閥性能規範：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度℃ |
適用介質 |
|
|
強度（水）MPa |
密封（水）MPa |
||||
|
H42X-2.5 |
0.25 |
0.4 |
0.25 |
≤50 |
水 |
