ZCS水用電磁閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載電磁閥實物圖產品安裝圖紙

下一個：沒有了上一個：[ZCG高溫蒸汽電磁閥]

ZCS水用電磁閥產品概述：

ZCS係列電磁閥適用於以水或液體為工作介質，可自動化控製或遠程製水、油、液體等工作介質管路的通斷。由於本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。

ZCS水用電磁閥工作原理：

本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯複位，封閉導閥口，導閥和主閥腔內壓力平衡後，閥又呈關閉狀態。

ZCS水用電磁閥技術參數：

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介質	液體、水、≤ΟE、及其他非腐蝕性流體
功耗VA	17						30
閥體材質	鑄鐵銅不鏽鋼						鑄鐵
流量係數 Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000
動作方式	常開常閉
型式	先導式
介質溫度（℃）	-5～80						-50～60
工作壓力（Mpa）	0.05～1.0						0.1～1.0					0.15～1.0
額定電壓	AC220V·DC24V其餘規格可作特殊訂貨

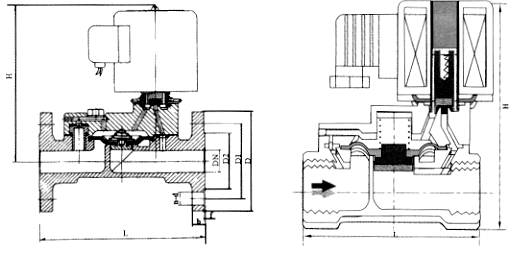

ZCS水用電磁閥連接尺寸：

公稱通徑 DN	內螺紋連接			法蘭連接
	內螺紋	外形尺寸		外形尺寸		法蘭尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	105	90
20	3/4″	114	100
25	1″	138	120	130	160	115	85	65	4- 14	16	3
32	11/4″	151	137	137	180	140	100	76	4- 18	18	3
40	11/2″	155	145	152	200	150	110	84	4- 18	18	3
50	2″	187	188	152	210	165	125	99	4- 18	20	3
65				222	243	185	145	118	4- 18	20	3
80				239	256	200	160	132	8- 18	20	3
100				255	350	220	180	156	8- 18	22	3
125				416	360	250	210	184	8- 18	22	3
150				440	400	285	240	211	8- 22	24	3
200				443	530	340	295	266	8- 22	24	3
250				493	550	395	350	319	12- 22	26	3
300				549	580	445	400	370	12-φ22	26	4
