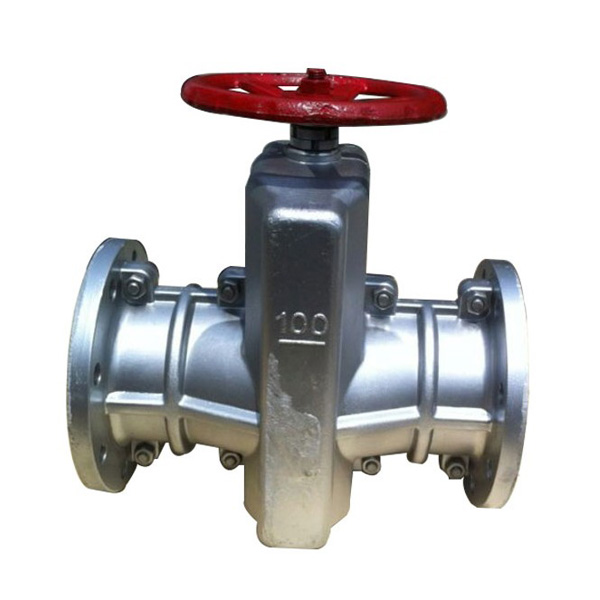

GJ41X管夾閥

管夾閥結構和工作原理：

(1)GJ41X管夾閥結構：本閥門由左右閥體，橡膠管套、大小閥杆、上下閘板、導柱等零件組成。

 (2)工作原理：當順轉手輪時，使大小閥杆同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往複完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時隻要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

管夾閥安裝及維修：

 伸向電觸槽然後用銅絲或不鏽鋼箍紮緊二端。
(1)本廠生產管夾閥尺寸符合機械工業部標準，出廠前經過試驗， 按規定10Kg/cm2持續5分鍾無泄漏，安裝時不必拆洗調整更動。
(2)本閥在管道上任意安裝，沒有介質流向限製，久時使用，如有磨損或泄漏隻需將閥體拆下，調換新管套，其閥體可長期使用，經濟的確實惠。

管夾閥主要連接尺寸及外型尺寸：

公稱通徑	主要連接尺寸及外型尺寸 Main outline dimensions and connection dimensions						重量(KG)
	L	D	D1	D2	b	Z-Ø
20	135	105	75	55	16	4-14	2.5
25	145	115	85	65	16	4-14	3
32	160	135	100	78	18	4-18	4
40	180	145	110	85	18	4-18	6
50	210	165	125	100	20	4-18	7.5
65	250	185	145	120	20	4-18	9.5
80	300	190	160	135	22	4-18	16
100	350	215	180	155	22	8-18	20
125	430	245	210	185	25	8-18	28
150	500	280	240	210	25	8-23	43
200	650	335	295	265	32	8-23	80

管夾閥概況：

電解槽用管夾閥因采用特種工程塑料製成，體積小，重量輕， 閥體及一切配件均有較強耐腐蝕性能。閥門適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不鏽鋼夾子，結束了采用球閥旋塞閥或其它閥門曆史。其結構與工作原理同上管夾閥。

管夾閥安裝及維修：

(1)將電觸槽下方伸出地麵塑料管插入小閥門一端膠管，另一端把我廠配套供應塑料管插入，出口伸向電觸槽然後用銅絲或不鏽鋼箍紮緊二端。
 (2)久時使用，如有磨損或泄漏隻要打開左右閥體調換管套，其閥可長期使用。
