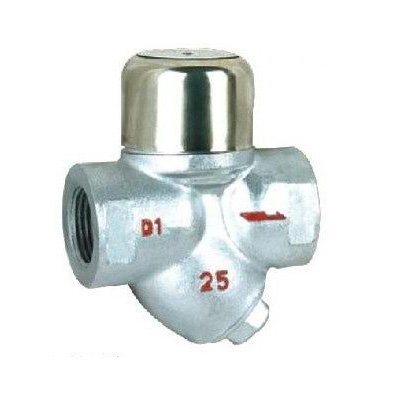

CS19H內螺紋熱動力式蒸汽疏水閥

1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾器和排汙。
3、該閥動作靈敏可靠，排水量大。


熱動力型疏水閥
　　這類疏水閥根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源於蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、大背為50%，有噪音，閥片工作頻繁，使用壽命短。
　　熱動力型疏水閥有熱動力式（圓盤式）、脈衝式、孔板式
　　1. 熱動力式疏水閥：
　　熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。漏汽率3%，過冷度為8℃-15℃。
　　當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨後排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩麵壓力，閥片下麵的受力麵積小於上麵的受力麵積，因疏水閥汽室裏麵的壓力來源於蒸汽壓力，所以閥片上麵受力大於下麵，閥片緊緊關閉。當疏水閥汽室裏麵的蒸汽降溫成凝結水，汽室裏麵的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放,循環工作，間斷排水。





主要零件	閥體	閥蓋	閥片	閥帽
材料	鑄鋼	鍛鋼	不鏽鋼	不鏽鋼

產品型號	DN	尺寸（mm）
		螺紋連接		承插焊連接		法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-Φd
CS19H-16/25/40C CS69H-16/25/40C CS49H-16/25/40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4-Φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×Φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×Φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×Φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×Φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×Φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
