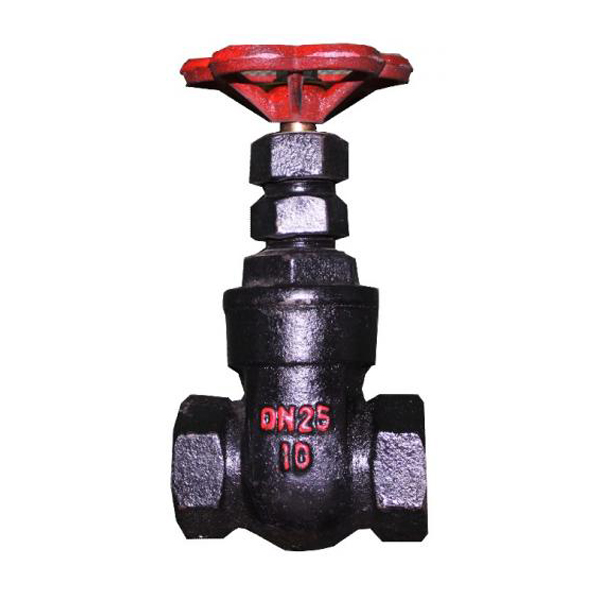

Z15T內螺紋鑄鐵閘閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
內螺紋鑄鐵閘閥概述
Z15T內螺紋鑄鐵閘閥廣泛用於石油、化工、製藥、電力等行業，在蒸氣、水、油類介質的管路上作啟閉用。
內螺紋鑄鐵閘閥主要技術參數
|
型號
|
公稱壓力MPa
|
試驗壓力MPa |
工作 溫度 |
使用 介質 |
|
| 殼體 | 密封 | ||||
|
Z15T－10
|
1.0
|
1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蝕性介質 |
內螺紋鑄鐵閘閥主要零件材料
|
閥體閥蓋
|
灰鑄鐵
|
|
閥杆
|
碳鋼
|
|
閘板密封圈
|
銅
|
|
填料
|
油浸石棉盤根
|

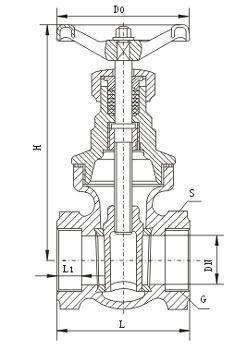

內螺紋鑄鐵閘閥主要外形尺寸
|
口徑
DN(mm) |
管螺紋
G(”) |
尺 寸 dimensions(mm)
|
|||||
|
L
|
L1
|
S
|
H
|
Do
|
|||
|
15
|
1/2
|
65
|
12
|
27
|
105
|
65
|
|
|
20
|
3/4
|
70
|
14
|
34
|
120
|
65
|
|
|
25
|
1
|
80
|
15
|
42
|
150
|
80
|
|
|
32
|
11/4
|
85
|
16
|
55
|
155
|
80
|
|
|
40
|
11/2
|
95
|
20
|
60
|
170
|
100
|
|
|
50
|
2
|
110
|
22
|
80
|
210
|
100
|
|
|
65
|
21/2
|
120
|
25
|
95
|
240
|
135
|
|
|
80
|
3
|
145
|
30
|
105
|
275
|
140
|
|
|
100
|
4
|
155
|
30
|
135
|
300
|
160
|
|
