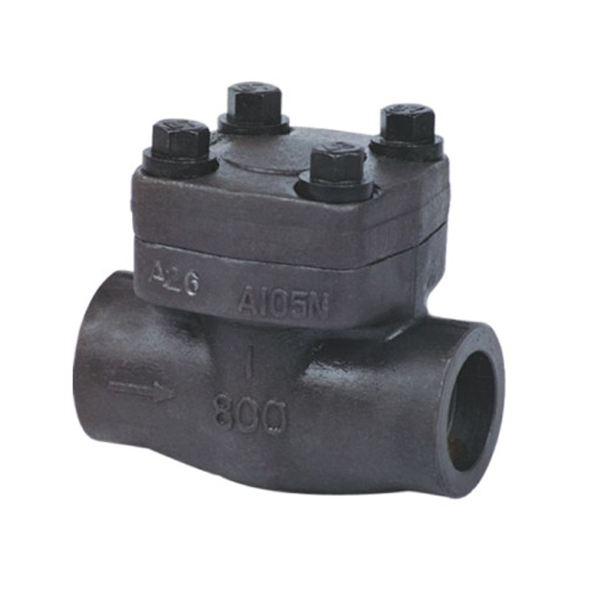

H11H/H61H內螺紋鍛鋼止回閥

H11H/H61H內螺紋鍛鋼止回閥

內螺紋鍛鋼止回閥概述

鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨製造）密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.

	內螺紋鍛鋼止回閥設計結構和特征 止回閥的設計與製造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25. 采用以下結構 全徑或縮徑 升降式止回閥 球式止回閥 旋啟式止回閥 按需求內置彈簧 螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋 整體式上密封座 承插端符合ASME B16.11 螺紋連接端（NPT）符合ANSI/ASME B1.20.1 閥瓣可變換為節流型、針型、球型 相關壓力 ·800LB ·900LB～1500LB ·800LB、900LB～1500LB ·900LB～2500LB ·900LB～2500LB

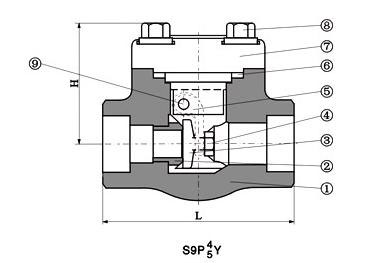

內螺紋鍛鋼止回閥800LB標準材質明細表

注意：客戶需求的其他材質也可采用。密封麵材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不鏽鋼;

內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）

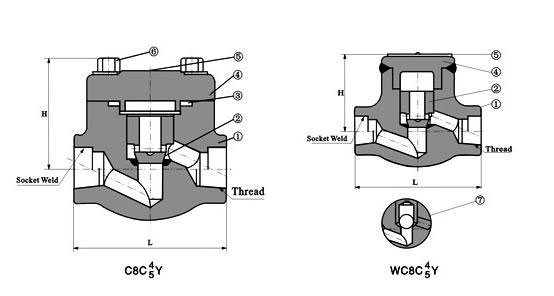

內螺紋鍛鋼止回閥900LB～1500LB標準材質明細表

注意：客戶需求的其他材質也可采用。密封麵材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不鏽鋼;

內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）

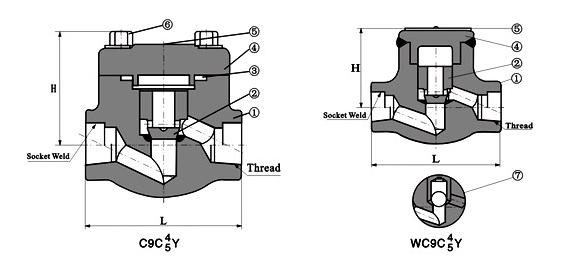

內螺紋鍛鋼止回閥800LB、900LB～1500LB標準材質明細表

注意：客戶需求的其他材質也可采用。密封麵材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不鏽鋼;

內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）

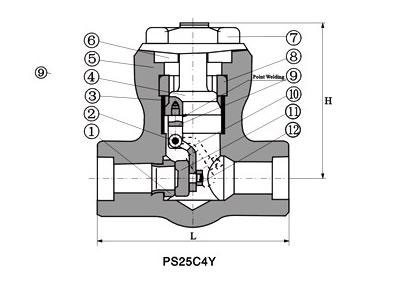

自密封旋啟式止回閥900LB～2500LB標準材質明細表

注意：客戶需求的其他材質也可采用。密封麵材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不鏽鋼;

自密封旋啟式止回閥尺寸（MM）和重量（KG）

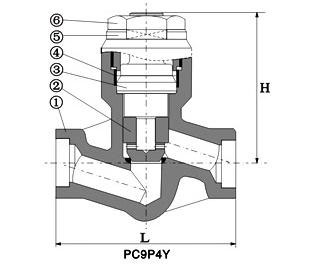

自密封升降止回閥900LB～2500LB標準材質明細表

注意：客戶需求的其他材質也可采用。密封麵材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不鏽鋼;

自密封升降止回閥尺寸（MM）和重量（KG）
