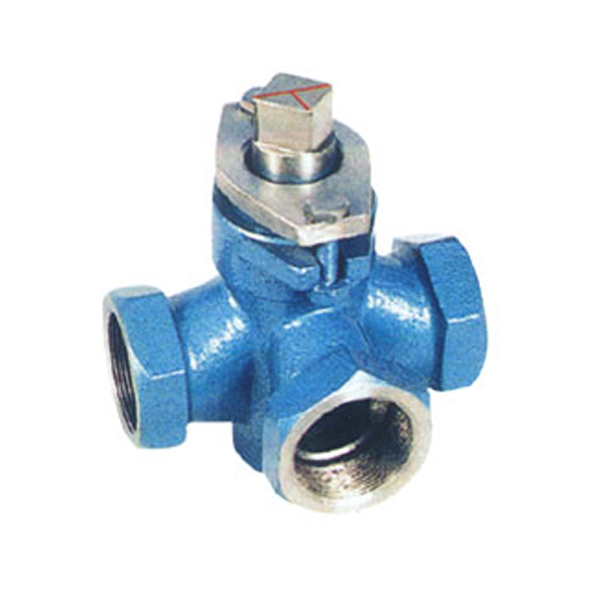

X14W三通內螺紋不鏽鋼旋塞閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載旋塞閥實物圖產品安裝圖紙

下一個[X13W二通不鏽鋼內螺紋旋塞閥]上一個：[X43W-10T二通全銅旋塞閥]

X14W三通內螺紋不鏽鋼旋塞閥

三通內螺紋不鏽鋼旋塞閥概述

旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥杆繞垂直於通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。旋塞閥主要優點如下：適用於經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便於維修。密封性能好，不受安裝方向的限製，介質的流向可任意。無振動，噪聲小。旋塞閥安裝與維護應注意以下事項：要留有閥柄旋轉的位置不能用作節流。帶傳動機構的球閥應直立安裝。

【結構圖】

三通內螺紋不鏽鋼旋塞閥主要性能規範

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X14W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤100

三通內螺紋不鏽鋼旋塞閥主要尺寸

公稱通徑 DN（mm）	管螺紋 G	尺寸
公稱通徑 DN（mm）	管螺紋 G	H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42
