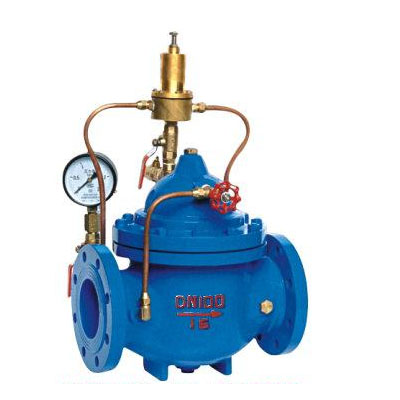

500X泄壓閥 持壓閥

500X泄壓閥 持壓閥

500X泄壓閥 持壓閥用途

　　500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控製接管係統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上遊水壓在設定值之上，保持主閥上遊供水壓力。
本產品利用水力自力控製，不需要其它裝置和能源，保養簡便，一閥多用。
　　本係列閥門產品廣泛用於高層建築、生活區等供水管網係統及城市供水工程。

500X泄壓閥 持壓閥工作原理

　　1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控製室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處於開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢複到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
　　2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，隻要主閥進口水壓低於導閥設定值，導閥即關閉。主要控製室升壓，主閥關閉。當主閥上遊供水壓力超過導閥設定壓力時，持壓導閥才能打開，控製室的水經球閥排至出口，控製室降壓主閥開啟，開始供水，即保持了上遊水壓。作持壓閥用時，球閥C常閉或用絲堵換下。

500X泄壓閥 持壓閥主要技術參數

500X泄壓閥 持壓閥部件列表：
1、導閥2、針閥3、球閥4、主閥5、壓力表

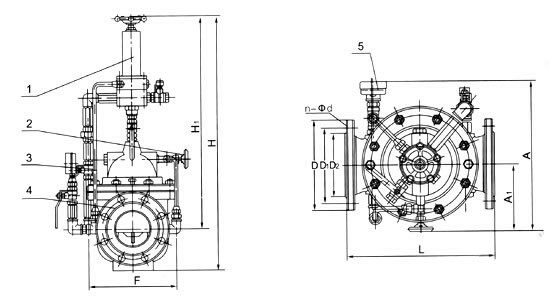

500X泄壓閥 持壓閥連接尺寸

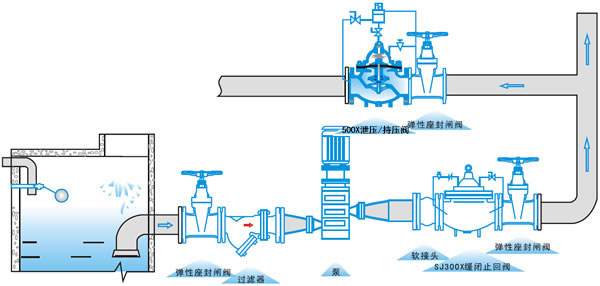

 500X泄壓閥 持壓閥安裝示意圖
