YX741X可調式減壓穩壓閥

YX741X可調式減壓穩壓閥

可調式減壓穩壓閥結構特點

　　YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管係統組成，主閥閥體采用全通道、直流式、流線型設計，並采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，並通過接管係統和控製室的反饋作用來穩定出口壓力。
　　本產品利用針型調節閥、導閥進行水壓自力控製，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控製準確度高，減壓穩壓可靠。

可調式減壓穩壓閥工作原理

　　當管道從進水端給水時，水流過針閥進入主閥控製室，出口壓力通過導管作用到導閥上，當出口壓力高於導閥設定值時，導閥關閉，控製室停止排水，此時主閥控製室內壓力升高並關閉主閥，出口壓力不再升高。
　　當出口壓力降到導閥設定壓力時導閥開啟，控製室向下遊排水。由於導閥的排水量大於針閥的進水量，主閥控製室壓力下降，進口壓力使主閥開啟。穩定狀態下，控製室進水、排水相同，開度不變，出口壓力不變。
調節導閥彈簧即可設定出口壓力。

可調式減壓穩壓閥工作特點

　　1、壓力控製穩定可靠。導閥、主閥連續工作，下遊壓力變化連續、平穩，受進口壓力影響小。
　　2、操作方便。工作壓力調定後，當上遊壓力或流量變動時主閥自動調節，穩定了下遊壓力。
　　3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
可調式減壓穩壓閥功能與用途

　　本閥門一般安裝在供水管網係統的上遊，實現對其下遊管網或裝置的減壓穩壓功能。
　　本係列閥門產品廣泛用於高層建築、生活區域或其它供水管網係統的水壓控製。

可調式減壓穩壓閥主要技術參數

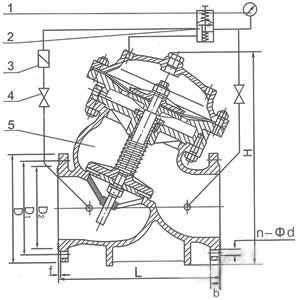

可調式減壓穩壓閥部件列表：

1、壓力表2、導閥3、過濾器4、流量調節閥5、主閥

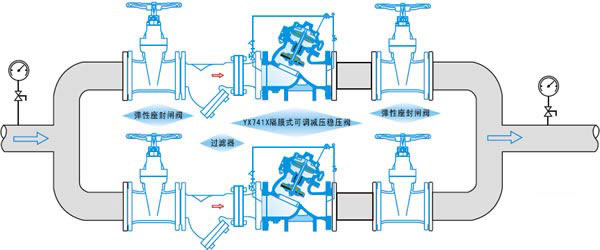

可調式減壓穩壓閥安裝示意圖

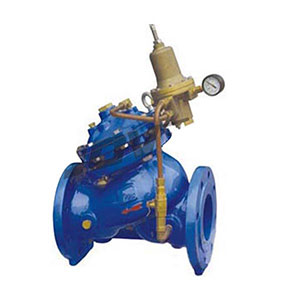

相關水力控製閥產品係列：
