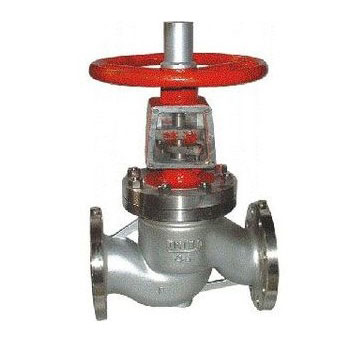

YJ41W氧氣截止閥不鏽鋼截止閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載截止閥實物圖產品安裝圖紙

氧氣截止閥屬於強製密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強製密封麵不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥杆和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥杆的直徑要大，否則會發生閥杆頂彎的故障。近年來，從自密封的閥門出現後，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥杆的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

　　氧氣截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

氧氣截止閥具有以下優點：　

1、結構簡單，製造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封麵間摩擦力小，壽命較長。

氧氣截止閥主要性能和使用範圍：

型號	公稱壓力	殼體試驗壓力Ps(Mpa)		氣密封試驗	適用溫度(℃)	適用介質
		水	氣
YJ41W-25P YJ41W-40P	2.5	3.8	2.5	2.5	常溫	氧氣

氧氣截止閥主要外形尺寸：

YJ41W-40P、YJ41W-40R														重量 (kg)
公稱通徑 DN(mm)	尺寸 (mm)
公稱通徑 DN(mm)	L	D	D₁	D₂	D₆	b	f	f_z	z-фd	D_z	i	H	D₀
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266
250	650	445	385	345	313	42	3	4.5	12-ф34	480	88	975	720	491
300	750	510	450	408	364	46	4	4.5	16-ф34	520	100	1115	800	705
400	950	655	585	535	474	58	4	5	16-ф41	650	140	1425	900	1234
