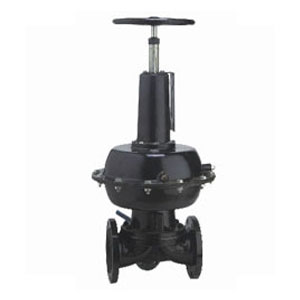

EG6K41J常開式英標氣動襯膠隔膜閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載隔膜閥實物圖產品安裝圖紙

下一個[EG6B41J常閉式英標氣動隔膜閥]上一個：[EG41J英標隔膜閥]

一、常開式氣動襯膠隔膜閥概述:

EG6K41J常開式氣動襯膠隔膜閥產品特點：設計與製造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G6B41W無襯裏隔膜閥,G6B41J襯膠氣動隔膜閥,常開型隔膜閥

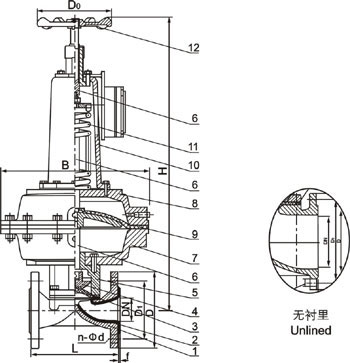

部件列表：1、閥體　2、閥體襯裏　3、隔膜　4、閥瓣　5、下閥杆　6、閥蓋　7、氣缸　8、活塞　9、彈簧　10、氣缸蓋　11、上閥杆　12、手輪

二、常開式氣動襯膠隔膜閥用途：

用途：本閥專用於控製非腐蝕性或一般腐蝕性介質，閥體內腔表麵無襯裏或覆有可供選擇的各種橡膠，適用於不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯裏和隔膜材料）
壓力等級：PN0.6、1.0、1.6

三、常開式氣動襯膠隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
襯裏：無襯裏、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥杆：碳鋼
手輪：鑄鐵

四、常開式氣動襯膠隔膜閥測試：

襯裏層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

五、常開式氣動襯膠隔膜閥主要尺寸及重量：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	氣源壓力 MPa	氣源接頭 in	耗氣量 cm3	質量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250		0.4	680	395	350	12-22	4	-	-	-	-	-	-	-
