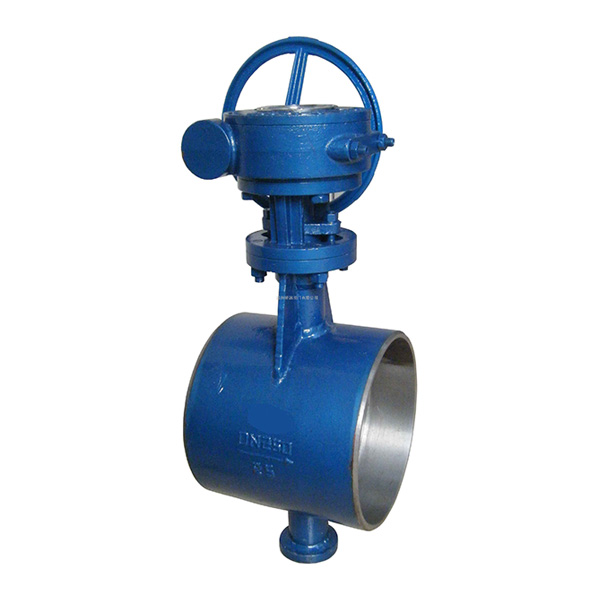

D363H蝸輪對悍式蝶閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載蝶閥實物圖產品安裝圖紙

蝸輪對悍式蝶閥概述：
　　尼威公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用於介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封麵均采用不同硬度和不鏽鋼製作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。

蝸輪對悍式蝶閥特點：
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由於采用焊接結構，使閥門與管道平麵達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包紮帶來了很大的方便和美觀。

蝸輪對悍式蝶閥主要技術參數

公稱通經DN（mm)	DN（100～1200）mm、in4～48
公稱壓力PN（MPa)	強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度	碳鋼：-29℃～425℃ 不鏽鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI 150Lb磅級/PN25
焊接標準	GB12224、ANSI B16、25、DIN2559

蝸輪對悍式蝶閥主要零部件材料

零件名稱	材料
閥體	碳鋼、不鏽鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不鏽鋼
閥座	3不鏽鋼、鈷基硬質合金
軸套	不鏽鋼
閥杆	不鏽鋼、特殊材料
填料	柔性石墨

蝸輪對悍式蝶閥連接尺寸

公稱通經		主要尺寸			公稱通經		主要尺寸
in	DN(mm)	L	H1	H	in	DN(mm)	L	H1	H
4	100	190	270	370	18	450	330	535	820
5	125	200	295	390	20	500	350	560	900
6	150	210	308	416	24	600	390	630	980
8	200	230	370	530	28	700	430	670	1100
10	250	250	450	580	32	800	470	800	1300
12	300	270	465	630	36	900	510	850	1370
14	350	290	475	595	40	1000	550	880	1480
16	400	310	505	755	48	1200	630	1000	1690
