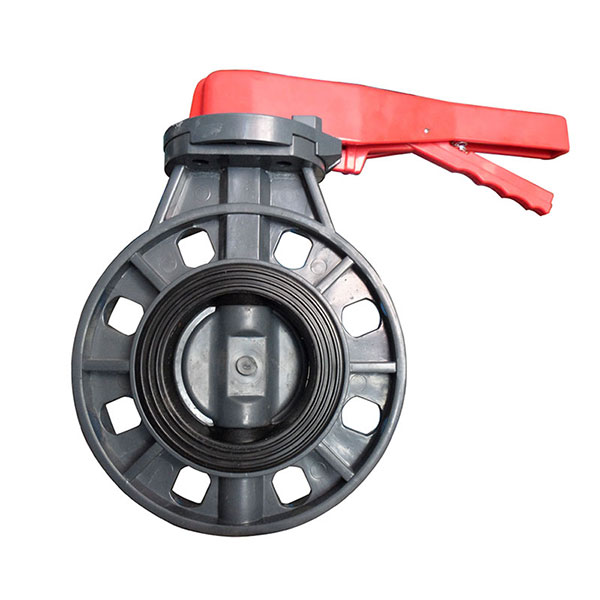

D71X-10S塑料手動對夾式蝶閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載蝶閥實物圖產品安裝圖紙

下一個[D973H電動對夾式硬密封蝶閥]上一個：[D373H對夾式硬密封蝶閥]

D71X-10S塑料手動對夾式蝶閥概述
閥體重量輕、耐腐蝕性強，
例如：純水和生飲水的管路係統、排水和汙水管路係統、鹽水和海水管路係統、
酸堿和化學溶液係統等多個行業。
　
　　　 ※　外型結構緊湊美觀
　　　 ※　本體重量輕容易安裝
　　　 ※　耐腐蝕性強，應用範圍廣
　　　 ※　材質衛生無毒
　　　 ※　耐磨損、容易拆卸，維護簡單易行
　
●適用流體：水、空氣、油類、腐蝕性化學液體

塑料手動對夾式蝶閥零件材質表：

NO	名稱	材質
1	閥體	FRPP、PVDF、CPVC
2	閥瓣	FRPP、PVDF、CPVC
3	閥杆	1Cr18Ni9Ti 45#
4	閥座	EPDM、FPM
5	O型圈	EPDM、FPM
6	手柄	ABS
7	螺母	EPDM、FPM
8	定位板	1Cr18Ni9Ti

注：為滿足各種防腐行業需要，密封的閥座可采用EPDM,FPM,IIR,GR等橡膠。

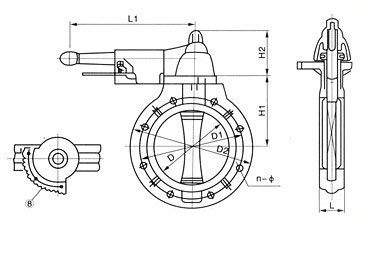

塑料手動對夾式蝶閥尺寸表：

DN	D1	D2				D3	L1	H	H1	H2	n-￠	工作壓力（Mpa)	重量=Kg/台
DN	D1	HG	JIS	DIN	ANSI	D3	L1	H	H1	H2	n-￠	工作壓力（Mpa)	FRPP	CPVC	PVDF
25	35	85	90	85	80	125	185	37	72	60	4-17	0.7	0.9	1.0	1.1
32	35	100				125	185	37	72	60	4-17	0.7	0.9	1.0	1.1
40	47	110	105	110	98.5	150	200	38	86	70	4-18	0.7	1.2	1.3	1.5
50	56	125	120	125	120	160	200	40	86	70	4-18	0.7	1.3	1.5	1.6
65	71	145	145	145	140	185	220	45	100	70	4-18	0.7	1.7	1.8	2.0
80	85	160	150	160	152	195	280	46	105	85	8-18	0.7	2.3	2.5	2.7
100	105	180	175	180	190	215	280	55	118	85	8-18	0.6	4.0	4.4	4.8
125	131	210	210	210	216	250	300	62	163	93	8-18	0.5	4.8	5.2	5.7
150	153	240	240	240	240.	285	300	67	176	93	8-22	0.5	5.5	6.1	6.5
