A61H彈簧高壓焊接安全閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！

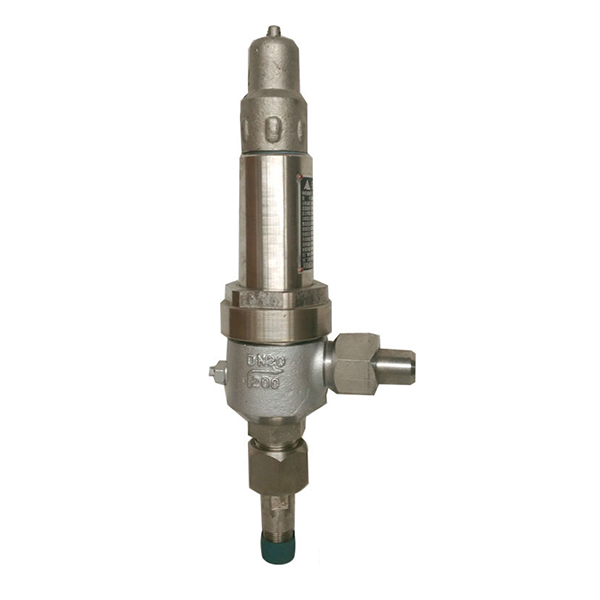

A61H彈簧高壓焊接安全閥
A61H-160-320彈簧微啟式高壓安全閥(焊接式安全閥)適用於工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型適用於溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
A61H-160-320彈簧高壓焊接安全閥主要零部件材料
| NO. | 零件名稱 | A61H-C A61Y-C材料 | A61Y-P材料 |
| 1 | 接頭 | 20 | 1Cr18Ni9Ti |
| 2 | 接頭螺母 | 35 | 1Cr18Ni9Ti |
| 3 | 閥座 | 2Cr13 | 1Cr18Ni9Ti |
| 4 | 閥體 | 35/35CrMoA | 1Cr18Ni9Ti |
| 5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti |
| 6 | 導向套 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 8 | 閥杆 | 2Cr13 | 2Cr13 |
| 9 | 閥蓋 | ZG230-450 | 1Cr18Ni9Ti |
| 10 | 調節螺杆 | 45 | 2Cr13 |
| 11 | 閥帽 | ZG200-400 | 1Cr18Ni9Ti |
| ? | 密封麵材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507 | |
彈簧高壓焊接安全閥外形尺寸和連接尺寸
| 公稱壓力 | 公稱通徑 | 尺寸 | ||||||
|
do
|
D
|
D1
|
D2
|
L
|
L1
|
H
|
||
| 16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
|
15
|
8
|
22
|
18
|
16
|
115
|
135
|
85
|
|
|
20
|
10
|
28
|
22
|
20
|
115
|
135
|
135
|
|
|
25
|
12
|
35
|
26
|
24
|
160
|
165
|
142
|
|
| 32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 |
|
15
|
8
|
25
|
17
|
15
|
115
|
135
|
90
|
|
|
20
|
10
|
30
|
22
|
20
|
115
|
135
|
140
|
|
|
25
|
12
|
38
|
26
|
24
|
160
|
165
|
148
|
|
