Z15W內螺紋閘閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！

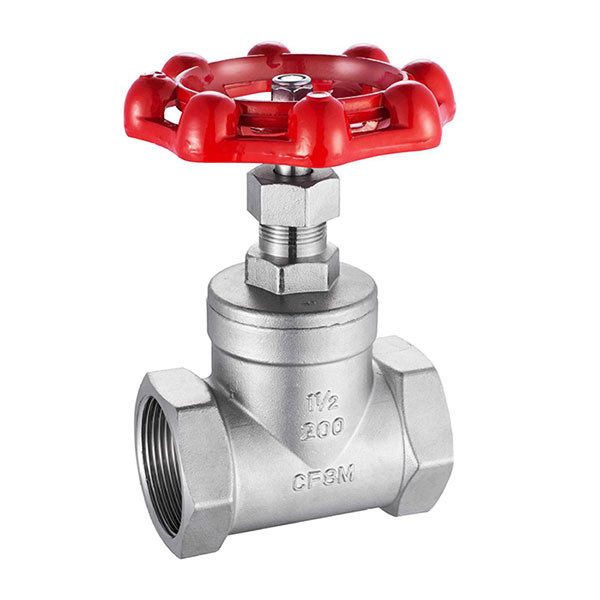

Z15W不鏽鋼內螺紋閘閥
一、Z15W不鏽鋼內螺紋閘閥產品概述：
1、產品特征：
2、 公稱壓力：2.5MPa
3、適用溫度範圍：-20～232℃～350℃
4、適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
5、螺紋類型：G.NPT.BSPT.BSP.DIN259/2999
二、Z15W不鏽鋼內螺紋閘閥主要尺寸：
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1 /4"
|
1 1 /2"
|
2"
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
61
|
65
|
72
|
79
|
89
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|

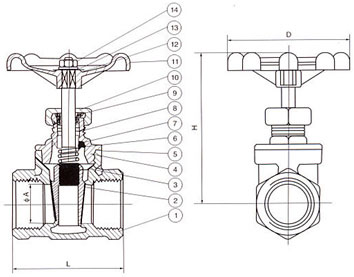

三、Z15W不鏽鋼內螺紋閘閥結構圖：
四、Z15W不鏽鋼內螺紋閘閥主要材料：
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
不鏽鋼CF8M/CF8
|
|
2
|
閘板
|
不鏽鋼CF8M/CF8
|
|
3
|
閥杆
|
不鏽鋼SS316/304
|
|
4
|
閥蓋
|
不鏽鋼CF8M/CF8
|
|
5
|
填料
|
聚四氟乙烯
|
|
6
|
止推墊片
|
不鏽鋼SS304
|
|
7
|
閥杆架
|
不鏽鋼SS316/SS304
|
|
8
|
填料
|
聚四氟乙烯
|
|
9
|
螺母
|
不鏽鋼SS304
|
|
10
|
填料壓蓋螺母
|
不鏽鋼SS316/SS304
|
|
11
|
手輪
|
鋁合金
|
|
12
|
銘牌
|
鋁
|
|
13
|
手輪墊片
|
不鏽鋼SS304
|
|
14
|
手輪螺母
|
不鏽鋼Ss304
|
