Q971F電動對夾式球閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載球閥實物圖產品安裝圖紙

下一個[Q946F電動四通球閥]上一個：[DQ41F低溫球閥]

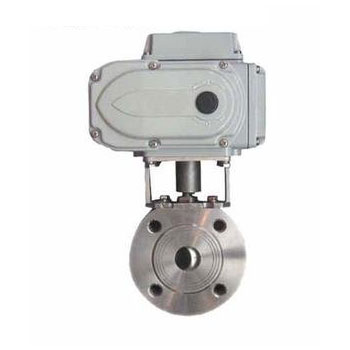

電動對夾式球閥概述：
　　 q971f電動球閥是球芯通道形狀有矩形、v形及o形。該係列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控製。

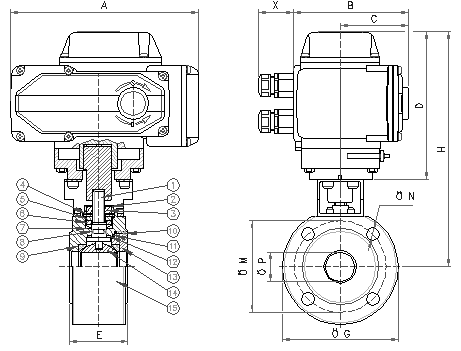

電動對夾式球閥主要零件材料:

1) 軸 shaft	不鏽鋼 ansi316	1.4401	unix5crnimo 17 12
2) 螺母夾 nut holder	不鏽鋼 ansi304	1.4301	unix5crni 18 10
3) 防鬆螺母 lock nut	不鏽鋼 ansi304	1.4301	unix5crni 18 10
4) 彈簧 spring	不鏽鋼 ansi301	1.4310	unix12crni 17 07
5) 墊圈 washer	不鏽鋼 ansi304	1.4301	unix5crni 18 10
6) 壓緊環型螺母 gland nut ring	不鏽鋼 ansi304	1.4301	unix5crni 18 10
7) 頂部密封至p sealing ＊＊	聚四氯乙烯 p.t.f.e.	/	/
8) o環 o-ring ＊＊	氟橡膠 viton	/	/
9) 密封圈 seals	聚四氯乙烯 p.t.f.e.	/	/
10) o環 o-ring	氟橡膠 viton	/	/
11) 環型螺母密封 ring nut sealing	聚四氯乙烯 p.t.f.e.	/	/
12) 底部密封 bot至m sealing	聚四氯乙烯 p.t.f.e.	/	/
13) 環型螺母 ring nut ＊	不鏽鋼 ansi316	1.4401	unix5crnimo 17 12
14) 球體 ball ＊	不鏽鋼 ansi316	1.4401	unix5crnimo 17 12
15) 閥體 body ＊	不鏽鋼 ansi316	1.4408	/

電動對夾式球閥主要技術參數:

直徑	mm.	15	20	25	32	40	50	65	80	100
尺寸	mm.	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
通徑	mm.	15	20	25	32	40	50	65	80	100
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5	381
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5	242
C	mm.	68	68	68	68	94	94	94	94	137
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185	234
X	mm.	44	44	44	44	44	44	44	44	44
E	mm.	35	38	42	50	60	70	95	118	140
ΦG	mm.	90	100	110	130	140	165	185	200	220
ΦM	mm.	65	75	85	100	110	125	145	160	180
ΦN	mm.	M 12/4	M 12/4	M 12/4	M 16/4	M 16/4	M 16/4	M 16/4	M 16/8	M 16/8
ΦR	GAS	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"
T. of cycle 50/60 Hz	s.	15 - 12,5	15 - 12,5	15 - 12,5	15 - 12,5	15 - 12,5	15 - 12,5	15 - 12,5	15 - 12,5	15 - 12,5
H	mm.	234,5	237,5	243	249,5	295	302	325	335	395
重量	Kg.	6,7	7,3	7,9	9,3	15,4	15	19,7	29,3	44,9
