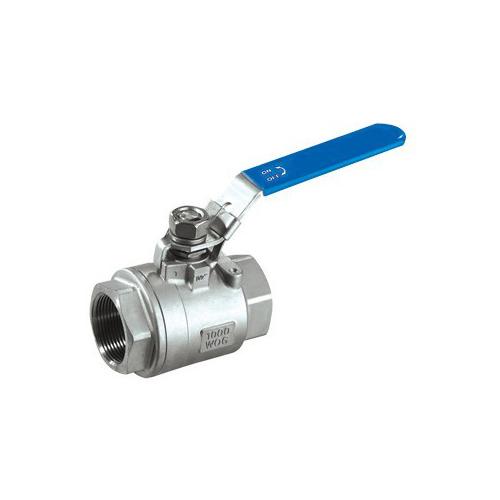

Q11F二片式內螺紋球閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
Q11F內螺紋球閥
內螺紋球閥及對焊球閥適用於PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。
內螺紋球閥產品特點
內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用台灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕鬆。 閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被衝出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),並均可帶國際標準ISO支架平台和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
內螺紋球閥主要連接尺寸及重量
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
內螺紋球閥主要零件材料
| 序號NO. | 零件名稱 | 材質 | |
| 不鏽鋼 | 碳鋼 | ||
| 1 | 閥體 | 不鏽鋼CF8M | 碳鋼WCB |
| 2 | 球體 | 不鏽鋼SS316 | 不鏽鋼SS304 |
| 3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 5 | 閥蓋 | 不鏽鋼CF8M | 碳鋼WCB |
| 6 | 閥杆 | 不鏽鋼SS316 | 不鏽鋼SS304 |
| 7 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 9 | 填料壓蓋螺母 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 10 | 手柄 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 11 | 墊圈 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 12 | 閥杆螺母 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 13 | 手柄套 | 塑料 | 塑料 |
