BQ340F雙偏心半球球閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！

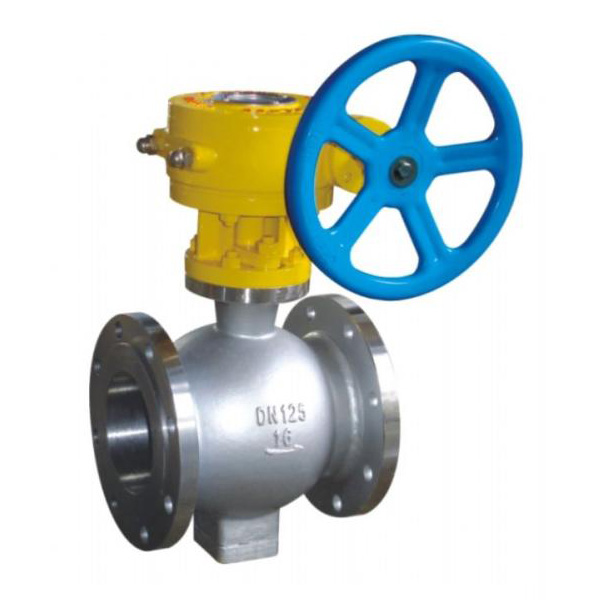

BQ340F雙偏心半球球閥
雙偏心半球球閥概述
雙偏心半球球閥利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封麵始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬麵受到良好的保護。本產品特別適用於鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質.
雙偏心半球球閥產品特點
1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬麵環帶硬麵接觸密封，雙偏心結構在開啟時閥芯位於藏球室內，流通截麵大，且閥門不被衝刷，關閉時閥芯不被衝刷，開啟時閥芯球麵沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封麵組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求
3、密封嚴密、輸送有害氣體可達零泄露
4、密封副的閥芯留有補償量、當閥做磨損後，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換後閥座仍可用，避免了閥門密封失效後，整台報廢的弊端
因堆焊不同合金（或組合球）雙金屬密封副的選配可以用於耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況
1、通用閥：規格型號DN40－1600。適用於汙水處理、紙漿、城市采暖供熱等要求嚴緊的場合
2、油化工專用閥：規格DN40－1600。適用於原油、重油等各類油品、化工行業弱腐蝕、二相混流介質
3、煤氣專用閥：規格DN40－1600。適用於煤氣、天然氣、液化氣的輸送控製
4、料漿專用閥：規格DN40－1600。適用於液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送
5、煤粉灰渣專用閥：規格DN40－1600。適用於電廠、水力除渣或氣態輸送管道的控製
雙偏心半球球閥執行標準
設計：GB12237－89
法蘭連接：GB/T17241.6－1998、GB/T9115（鋼製）
結構長度：GB12221－89
雙偏心半球球閥主要零件材料
|
名稱
|
材質
|
|
閥體
|
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
|
|
閥軸
|
2Cr13、1Cr13
|
|
閥瓣
|
合金滲氮鋼、滲氮不鏽鋼、耐磨鋼
|
|
閥座
|
合金滲氮鋼、滲氮不鏽鋼、耐磨鋼
|
|
軸承
|
鋁青銅、FZ－1複合材料
|
|
填料
|
聚四氟乙烯、柔性石墨
|
雙偏心半球球閥性能參數
|
公稱壓力（Mpa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
公稱通經
|
40－1600
|
40－1600
|
40－1200
|
40－600
|
40－600
|
|
密封試驗壓力（Mpa）
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
殼體試驗壓力（Mpa）
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
適用溫度（℃）
|
－29～300、－29～425、－29～540
|
||||
|
適用介質
|
清水、海水、汙水、酸堿等液體、料漿、蒸汽、燃氣、油類
|
||||
|
驅動方式
|
手動、電動、氣動
|
||||
|
連接形式
|
法蘭連接、對夾連接
|
||||
|
安裝方式
|
立式安裝、臥式安裝
|
||||
